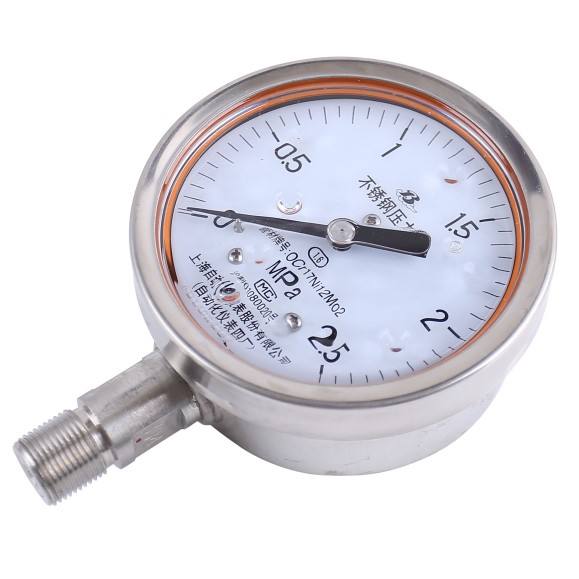

Y-100B-FZ不锈钢耐震压力表

产品简介上海自动化仪表四厂Y-B系列不锈钢压力表应用于石油,化工,化纤,冶金,电站等工业部门对耐腐蚀,抗振要求较高的工艺流程中测量各种流体介质的压力。 本要的整体结构设计合理,工艺精致,具有较高的测
添加时间: 2022-03-29 09:52:14
  • 电 话:021-5662 9198
  • 邮 箱:shziyigf@163.com
介绍

产品简介

上海自动化仪表四厂Y-B系列不锈钢压力表应用于石油,化工,化纤,冶金,电站等工业部门对耐腐蚀,抗振要求较高的工艺流程中测量各种流体介质的压力。 本要的整体结构设计合理,工艺精致,具有较高的测量准确度和持久的稳定性,因此不***可提供出口,尤为国内用户对引进国外xj****技术装备中的同类仪表实现国产化的理想配套产品。


结构原理

由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧和减少介质压力的脉动影响。


主要技术指标

标度范围、准确度等级

型 号

标度范围MPa(Hg~Psi)

精度度等级

Y-60B-F

0~0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1~0.5、0.9、1.5、2.4

2.5

Y-60B-FZ

Y-63B-F

Y-63B-FZ

Y-100B-F

0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1~0、0.06、0.15、0.3、
0.5、0.9、1.5、2.4
(-30″~0.15、30、60、100、150;
0~15、30、60、100、200、300、400、600、800、1000、1500、2000、
3000、4000、6000、10000)

1.6 (1)

Y-100B-FZ

Y-150B-F

Y-150B-FZ

Y-103B-F

Y-103B-FZ

Y-153B-F

Y-153B-FZ

注:括号内的标度范围和准确度等级***供特殊订货。

◆使用环境温度:-25~70℃(外壳内充液)

-40~70℃(外壳内不充液)

◆温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)

◆抗工作环境振动:V·H·4级(外壳内充液)

V·H·3级(外壳内不充液)

◆外壳防护等级:IP65

◆重量:0.2kg(Y-60B-F)

0.6kg(Y-100B-F)

1.0kg(Y-150B-F)


使用选型

◆导压系统及外壳等材质

零件名称

材料牌号

Y-60B

Y-100B、Y-150B

接头

0Cr18Ni9(304)

0Cr17Ni12Mo2(316)

弹簧管

0Cr18Ni9Ti(321)

0Cr17Ni12Mo2(316)

外壳

0Cr18Ni9


产品示意图

D

d0

d1

H1

H2

L

L1

L2

接头螺纹d

60

76

4.5

≤60

/

14

36

66

M14×1.5;Z 1/4″(NPT)

100

116

4.8

≤100

≤35

20

50

98

M20×1.5; Z 1/2″;

Z 1/4″(NPT)

150

165

5.8

≤125

≤60
