ZMBP-100气动薄膜小流量调节阀

一、ZMBP-100气动薄膜小流量调节阀概述ZMBP-100气动薄膜小流量调节阀结构紧凑,体积小,对微小流量能精密调节,无泄漏。该产品适用于实验室、或石化、医药、食品等生产过程中调节少量添加剂及贵重
添加时间: 2020-08-21 14:57:22
  • 电 话:021-5662 9198
  • 邮 箱:shziyigf@163.com
介绍

一、ZMBP-100气动薄膜小流量调节阀   概述

ZMBP-100气动薄膜小流量调节阀结构紧凑,体积小,对微小流量能精密调节,无泄漏。该产品适用于实验室、或石化、医药、食品等生产过程中调节少量添加剂及贵重的介质。



二、产品型号及其编制说明

产品型号:ZMA/BP-100A型

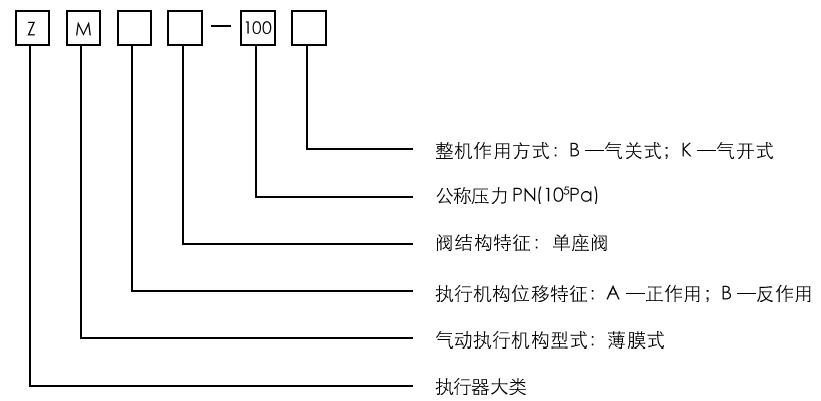

型号编制说明

ZMAP-100气动薄膜小流量调节阀型号编制



三、连接形式

管螺纹连接G1/4





四、主要技术参数

公称通径(mm)

5

额定流量系数

0.0012

0.0020

0.0032

0.005

0.008

0.012

0.02

0.032

0.05

流量特性

近似直线

公称压力PN(MPa)

10

配用执行型号

ZMA/B-0

膜片有效面积Fe(cm2)

70

额定行程L(mm)

6

作用方式

正作用;反作用

弹簧压力范围(KPa)

标准20~100

气源压力(MPa)

标准0.14

气源接口

M16X1.5

固有可调比R

30:1





五、主要技术性能指标

1.本产品企业标准代号:Q/YXBM328

2.主要性能指标

项目

技术指标(不带阀门定位器)

技术指标(带阀门定位器)

基本误差

±10%

±1.5%

回差

8%

1.5%

死区

6%

0.6%

泄漏量

压差10MPa,泄漏量为零

额定流量系数误差

±15%



六、阀体材料、适用介质温度范围

阀体材料

材料牌号

公称压力PN(MPa)

适用介质温度范围(℃)

铸不锈钢

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

10

-60~200

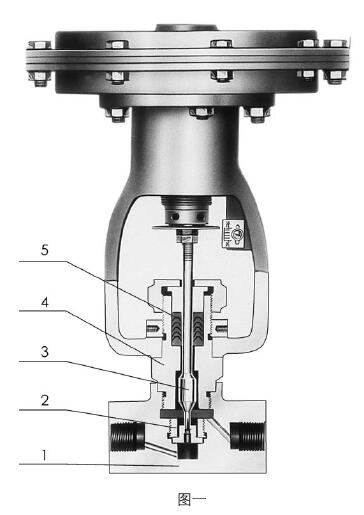

七、主要零件的常用材料

ZMAP-100气动薄膜小流量调节阀常用材料
