阀门定位器

阀门定位器概述: 8200型电一气阀门定位器是与气动调节阀配套使用的仪表,系我厂引进美国Masoneilan公司的产品。它接受电动调节仪表输出4-20mA的直流电流信号后输出一定的气压信号控制调节阀
添加时间: 2020-08-21 11:21:16
  • 电 话:021-5662 9198
  • 邮 箱:shziyigf@163.com
介绍

阀门定位器概述:

    8200型电一气阀门定位器是与气动调节阀配套使用的仪表,系我厂引进美国Masoneilan公司的产品。它接受电动调节仪表输出4-20mA的直流电流信号后输出一定的气压信号控制调节阀的行程,并通过反馈系统使该行程与电流信号成比例变化,从而保证阀门正确定位。

    8200型电一气阀门定位器根据爆炸危险场所电气安全规程的规定,按GB3836“爆炸性环境用防爆电气设备”标准的要求,设计成本质安全型(防爆标志为is日CT6)和隔爆型(防爆标志为dII日BT4),分别适用于0区、1区和2区爆炸性环境。

    8200型电一气阀门定位器按结构分为杠杆式和凸轮式两大类,分别配用直行程气动薄膜式执行机构、F「气动执行机构和35002型偏心旋转阀等,可以克服阀杆的摩擦力,消除调节阀的不平衡力影响,提高阀的动作速度、位移精度和实现分程控制,因此广泛应用于石油、化工、冶金、电站和轻纺等工业部门的自动控制系统中。

一、主要技术参数和性能

1.产品企业标准代号:Q八XBM805

2.阀门定位器技术参数


输入信号(Ma.DC)标准信号:4~20
分程信号:4~12;12~20
输入阻抗250±25Ω
绝缘电阻³100MΩ
输出作用方式单作用
输出特性直线、等百分比

配用执行机构

行程范围

6mm~100mm9(直行程)
36。、50。、75。
重量(kg)2.5



3.阀门定位器主要性能指标


项目技术指标
基本误差±1.0%(杠杆式)

±1.5%(杠杆式)
回差1.0%(杠杆式)

1.5%(杠杆式)
死区0.2%
耗气量500L/h(标准状态下,气源压力为0.14MPa时)


4.阀门定位器接口环境要求


气管接口4/1MPT
电气接口M20×1.5(或G2/1、2/1NPT)
环境温度

-30℃~+70℃(标准型)

-50℃~+60℃(低温型)

0℃~+100℃(高温型)




二、阀门定位器防爆型式和适用范围

    8200型电,气阀门定位器的防爆型式有两种:隔爆型和本质安全型,属于工厂用的日类电气仪表。

    隔爆型定位器的爆炸性气体混合物***大试验安全间隙为B级,允许的***高表面温度为1350C,即温度组别T4,适用于日A, II B, T1-T4组别的1区与2区气体爆炸危险场所。

    本质安全型定位器的爆炸性气体混合物***小点燃能量为19pJ,允许的***高表面温度为850C,即温度组别T6,适用于“A,“B,日C, T1-T6组别的0区、1区与2区所有气体爆炸危险场所。

    本质安全型定位器配用本质安全型关联设备LB928, LB828型、Z728型、MTL728型等齐纳式安全栅或KFD-CD-EX 1.32型隔离栅后,经*********仪器仪表防爆安全监督检验站联合取证,可以达到本质安全防爆要求。

    本质安全型定位器的外接导线或电缆允许分布电容CP值参见安全栅使用说明书,允许分布电感

LP≤lmH。

三、产品型号及编制说明

    8200型电一气阀门定位器按防爆型式、作用方式、反馈形式等可分为不同型式的产品其型号如下:




注:★若用于温度组别T6场合时,***高环境温度不得超过+600C;

▲需特殊订货。

四、阀门定位器外形尺寸及安装方法

1.外形尺寸

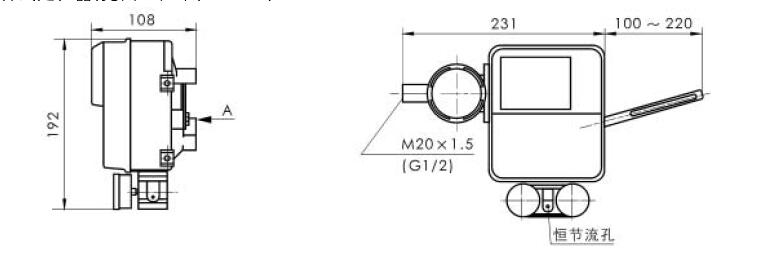

▲杠杆式定位器(见图一,单位:mm)







▲凸轮式定位器{见图二,单位:mm)







2.阀门定位器安装方法

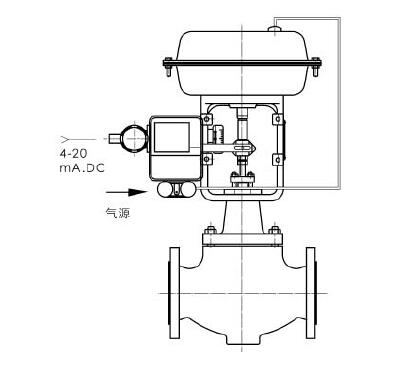

▲杠杆式定位器与直行程气动薄膜执行机构的安装(见图三)
