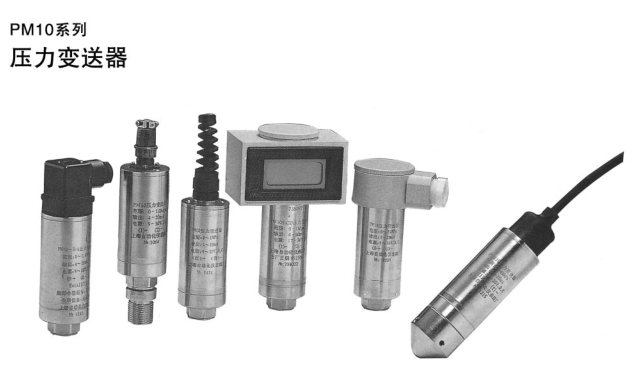

PM10-B防爆型船用压力变送器


产品简介

●高精度0.15级,0.3级
●测量范围10kPa至60MPa系列表压及******压力
●抗振,抗射频电磁干扰
●抗过载和抗冲击
●接触介质部分为哈氏合金和不锈钢
●超小型、耐潮湿、安装简便
●二线制(4~20mA)输出信号
●可提供多种型式的电气和压力接口
●可提供投入式液位计;本质安全型;船用型
本压力变送器系引进英国技术而制造,适用于工业过程中测量多种流体介质的压力,将压力参数转换成二线制4~20mA DC的标准直流信号输出,以便于与相应的显示仪等检测装置配套使用,实现对压力的自动检测和控制。

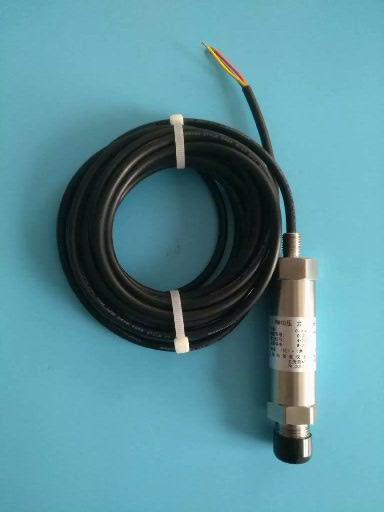

PM10/IP68潜水型压力变送器可作为投入式液位计使用。

PM10/LCD液晶显示压力变送器是一种二线制4~20mA DC电流输出信号且能现场显示压力值的变送器,三位半显示,显示精度0.5级,电源电压17~36V DC。

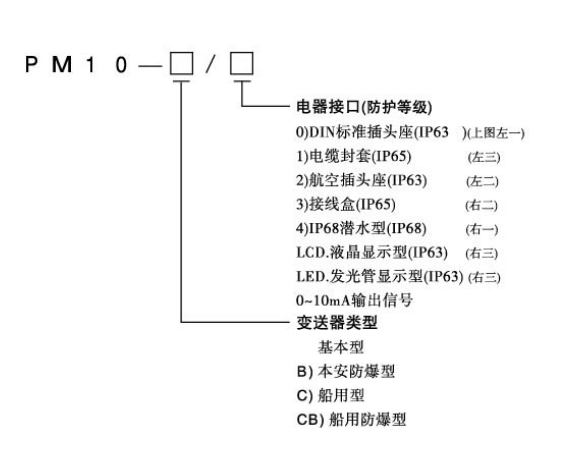

型号标示

PM10/LED发光管显示型,三位半显示,显示精度为0.5级,三线制供电,电源24V,150mA。

PM10/0~10mA,供电电源220V,输出信号0~10mA,可与DDZ-Ⅱ型仪表配套使用。


结构原理

PM10型压力变送器是一种固态压力变送器,采用xj****的微机械刻蚀加工工艺制成的硅膜片上扩散四个电阻形成四臂式惠斯登电桥组成压阻式力敏器件,器件在激励电压作用下,将被测量压力作用在硅膜片上形成的应力转换成与被测压力成正比的电压输出信号。
硅应变膜片用玻璃作衬底,用静电液压焊接在玻璃和金属密封支架上,再焊上C276哈氏合金隔离膜片,并经充硅油作传压介质,形成完整的基芯组件。被测介质作用于隔离膜片上再经硅油传递压力到硅应变膜片上,则保证了仪表稳定性及扩展被测介质的适应能力。
xj****的固态化元件所设计的二线制4~20mA输出的电子放大器以及温度补偿器而组成的电路板,置于316L不锈钢外壳内,并灌注硅橡胶,保证了抗震动,抗冲击和耐潮湿性能。
电子线路设计有反向二级管,穿心式电容及压敏电阻器,从而获得高性能的反向极性和过电压保护以及抗射频抗电磁干扰性能。
