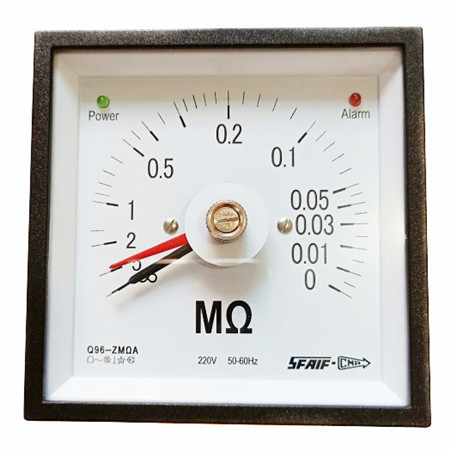

Q96-ZMΩA交流绝缘检测仪

Q96-ZMΩA单路交流电网绝缘监测仪用于测量500V以下交流馈电系列(带电线路)对地的绝缘电阻。带越限报警触点输出。注:可定制用于测量690V交流馈电系列(带电线路)对地的绝缘电阻。带越限报警触点
添加时间: 2020-10-06 12:35:22
  • 电 话:021-5662 9198
  • 邮 箱:shziyigf@163.com
介绍


Q96-ZMΩA单路交流电网绝缘监测仪用于测量500V以下交流馈电系列(带电线路)对地的绝缘电阻。带越限报警触点输出。

注:可定制用于测量690V交流馈电系列(带电线路)对地的绝缘电阻。带越限报警触点输出。

【技术参数】

测量精度: ⑩ 级

耐电压:  2kv  50Hz  1分钟

使用环境温度: -25℃~+55

外壳防护等级:  IP44.

                IP56:适用于加装密封罩的Q72.Q96型仪表。

工作耐振动: 2 ~100Hz  加速度≤0.7g

相对湿度:  ≤98%RH

报警精度:10kΩ±20%30kΩ±20%

                60kΩ±20%100kΩ±20%

有效测量范围:0.05~0.2~0.5~5MΩ

工作电压:100V; 220V; 380V; 400V; 450;

工作频率:50Hz; 60Hz


【产品型号】

产品型号

展开角

外型尺寸(A*B*C)

开孔尺寸(D*D

重量(kg)

备注

Q72-MΩA

90°

72*72*80

68+0.5*68+0.5

1.40


Q96-MΩA

96*96*93

92+0.5*92+0.5

0.80


Q144-MΩA

144*144*80

138+0.5*138+0.5

1.10


Q72-ZMΩA

240°

72*72*80

68+0.5*68+0.5

1.40


Q96-ZMΩA

96*96*121

92+0.5*92+0.5

0.90


Q144-ZMΩA

144*144*80

138+0.5*138+0.5

1.25


注:Q72Q144自带附加装置。用四只M4螺杆固定装置。

报警点可根据用户要求设定,如需要请在订货时注明。
