射频导纳液位计
介绍
射频导纳液位计概述
RF-9300是我厂研制开发的新一代射频导纳物位控制器，它的工作原理和美国DE公司射频导纳物位开关相仿，是利用电桥原理检测物料导纳的变化，因而具有结构简洁，工作稳定，灵敏度高的优点。它可川于导电和非导电物料，可用于液体、粉料、颗粒料，甚至粘滞的物料检测。它的接触部分的材质是聚四
仪表可分为普通型、混合防爆型(dialIBT5),粉尘防爆型(DIP DT T13)0
仪表采用继电器输出，可用作上、下限报警，也可川来控制阀门或其他设备。
射频导纳液位计技术参数
电源电压:100一240VAC, 5011z;或24VDC土10%
功耗:1W
报警:_L限或下限(用户选用)
输出继电器:双刀双掷220VAC 5A(阻性负载)
或30VDC 5A(阻It负载)
普通型有两组触点输出，防爆型有一组触点输出
环境温度: -40一十70'C
介质温度:普通型:-40一+70'C;高温型:+70一+200'C
灵敏度:放高0.5 p F
安装螺纹:ZG3/4"
出线螺孔:M20 x 1 .5
射频导纳液位计选型及外形安装
标准型
高温型
平板探头
| 名称 | 标准型 | 高温型 | 平板探头 |
| 介质温度 | -40~+70'C | +70一+200℃ | -40~+70C |
| 额定压力 | 2.5MPa | 2.5MPa | 2.5MPa |
| 探头材料 | 1Crl8Ni9Ti与聚四氟乙烯 | 1Crl8Ni9Ti与聚四氟乙烯 | 1Cr18Ni9Ti与ABS |
| 典型应用 | ZG3/4"安装螺纹。 用于检测飞灰、液体 及小块料等，可垂直安 装，亦可水平安装或 斜装 | ZG3/4‘安装螺纹。 适用于被测高温介质 | 该探头用来检测送料槽、料 仓、料斗内的砂砾、煤块和 其他块状料的料位，及物料 在移动中可能切断或打弯其 它形式探头的场合。 |
根部加长

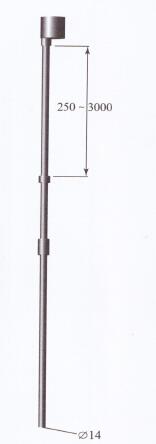

刚性端部加长
挠性端部加长
名称 | 根部加长 | 刚性端部加长 | 挠性端部加长 |
介质温度 | -40~+70'C | -40~+70'C | -40~+70C |
额定压力 | 2.5MPa | 2.5MPa | 2.5MPa |
探头材料 | 1Crl8Ni9Ti与聚四氟乙烯 | 1Crl8Ni9Ti与聚四氟乙烯 | 1Crl8Ni9Ti与聚四氟乙烯 |
典型应用 | ZGI4/1安装螺纹。用于深的料仓和容器内，检测较低的物位，也可应用于 探头需穿过厚的器壁或隔层的场合，以及需要使表壳离开器壁一定距离的地方。 | ZG3/4"安装螺纹。只适用于垂直安装应用在容器内物位比较低的场合。 | ZG3/4'安装螺纹。只适用于垂直安装应用在沙砾、煤以及其它可损坏刚性极棒的块状物料。 |

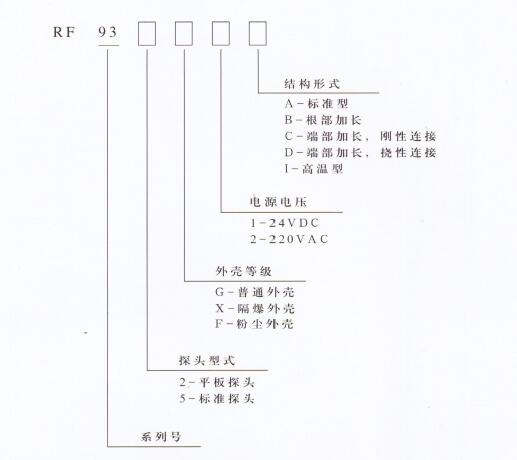

射频导纳液位计订货须知
1、探头名称、型号
2、选用加长型时，须***指明加长部分的长度。
