数字显示仪

数字显示仪主要性能特性·采用优良的SMT表面贴装技术·采用优良的开关电源,使仪表更显轻巧·具有全输入功能,不但使仪表具备一表多用,具增加仪表的可塑性。·具有掉电保护功能。·具有掉电保护功能。·精度为
添加时间: 2020-08-20 17:17:28
  • 电 话:021-5662 9198
  • 邮 箱:shziyigf@163.com
介绍

数字显示仪主要性能特性

· 采用优良的SMT表面贴装技术

· 采用优良的开关电源,使仪表更显轻巧

· 具有全输入功能,不但使仪表具备一表多用,具增加仪表的可塑性。

· 具有掉电保护功能。

· 具有掉电保护功能。

· 精度为5%FS±1ding.

· 二组断电器输出灵活使用,可用于报警,也可用于调节。

· 线性输入时量程可随意迁移。

· 具有******的性能价格比。

· 显法清晰直观

· 可靠而实用的仪表安装结构。

· 分辨力为14bit.

· 具有传感器误差修正功能。

● 输入形式

热电偶

B:0~1800℃        S:0~1600℃

K:0~1300℃        E:0~800℃

    T:0~300℃         J:0~800℃

Wu-Re3-25          0~2000℃

热电阻:

Pt100:-100~200℃

 -200~600℃

              Cu50:0~150℃

线性输入

mV输入:0~100mV.DC; 0~50mV.DC; 0~100mV.DC;

电压输入:0~5V.DC; 1~5V.DC;

电流输入:0~100mA.DC; 4~20mA.DC;

电阻远传压力信号:0~400Ω

辐射感温器:

WFT-202(F1石英玻璃)400~1200℃

WFT-202(F2,K9玻璃)700~2000℃

● 数字显示仪输出形式

二组继电器触点输出可任意组成以下方式:

1. 上限报警

2. 下限报警(二位式控制)

3. 上、下限报警(三位式控制)

4. 上、上限报警

5. 下、下限报警

每副触点的不灵敏区为0~9999任意可调

每副触点的容量为3A、220V AC,无感负载。

 ● 数字显示仪供电电源

变压器供电:220V±10% 50Hz~60 Hz

开关电源:86V~264VAC 50Hz~60 Hz

变送器供电电源:24V、30mA.DC

数字显示仪型号表示

X □ M - □ □ - D


X

规格

内容


Z


单显示

T


带调节

仪表形式

M




A


160×80(mm)竖式为A(H)

D


96×96(mm)

E


72×72(mm)

F


48×96(mm) 竖式为F(H)

外形尺寸

-




1




0


上、上限报警

1


上、下限报警

2


下、上限报警

3


下、下限报警

调节方式/报警方式

0


全输入

1


热电偶

2


热电阻

4


远程压力表

5


线性输入

6


辐射感温器


-




附加功能

带24V变送器电源


X

M

-

1

-

D



 注:用户在订货时写明具体型号,出厂时按该型号设置,若不写明具体型号、规格,则按说明书上的出厂值设置。

□      面板显示功能


1 显示器

2 加数键

3 减数键

4功能选择键

5第一路报警指示灯

6第二路报警指示灯

□         外部接线图

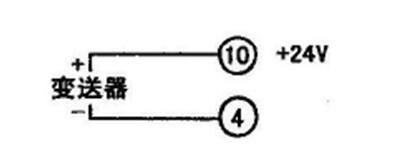

注:变送器供电电源24V电压输出,其中接线如下(二线制):


□      外形和开孔尺寸
