XBJ系列大型圆图自动平衡记录（调节）仪

XBJ系列大型圆图自动平衡记录（调节）仪配用一定的变送器，可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位，用于对被测参数进行自动测量，指示和记录。●本系列仪器表性能可靠，

添加时间：	2020-08-20 17:35:34

XBJ系列大型圆图自动平衡记录（调节）仪配用一定的变送器，可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位，用于对被测参数进行自动测量，指示和记录。

●本系列仪器表性能可靠，使用方便。

●记录纸没24h更换一次，便于质量分析和保存。

●本系列仪表式单笔连续记录，全行程时间为5秒。结构简单，便于维护和检修。

●仪表标尺刻度为742mm，分辨率高。

□主要技术指标

电源：220V　50Hz

工作环境条件：温度：0～50℃

相对湿度：10%～90%

指示基本误差：±0.5%

记录基本误差：±1.0%

回差：0.25%

消耗功率：＜40W

记录纸有效宽度：110mm

标尺刻度长：742mm

重量：＜23kg

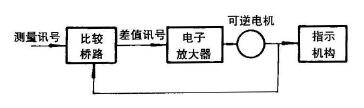

□原理框图

原理框图

□型号表示

□□□□—□□□

□产品类别	X)显示仪表
□产品名称	W)电位差计 Q)平衡电桥
□□产品特征	BJ大型圆图
□指示形式	1)单针式单笔 4)电动连续式PID调节 8)电动断续式PID调节
□□附加装置	00)无附加装置 01)表面定值电接点 02)表内定值电接点 08)程序控制 09)程算装置 21)时间比例

□ 型号规格

本系列仪表，配各种附加装置，不***对被测信号进行自动测量、指示和记录，还能实现自动控制和调节。

型号规格如下：

型号	记录点数及其附加装置	规格

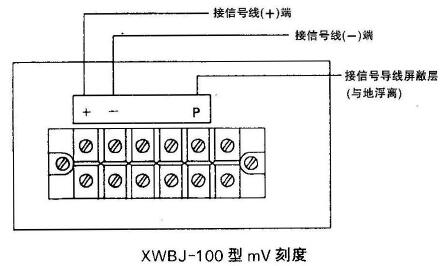

XWBJ-100 XQBJ-100	单笔	全行程时间不大于5s 记录纸速度1周/24h

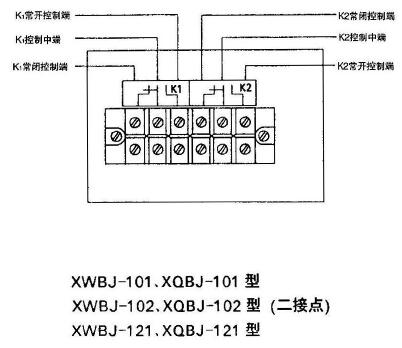

XWBJ-101 XQBJ-101	带表面定值	电接点2个或4个，其容量为DC 30V 0.5A（电阻性） AC 220V 1A（电阻性）记录纸速度1周/24h 控制精度为±1%

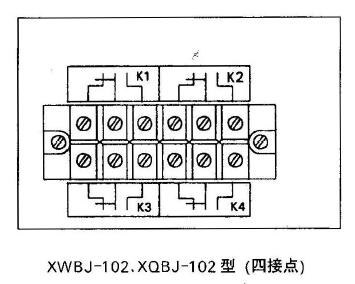

XWBJ-102 XQBJ-102	带表内定值

XWBJ-121 XQBJ-121	带时间比例装置	比例带：2-20%连续可调动作周期：10-100s连续可调控制精度：±1% 记录纸速度：1周/24h

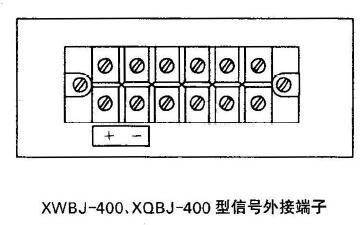

XWBJ-400 XQBJ-400	电动连续式 PID调节	单点，记录纸速度1周/24h 输出DC 0-100mA 负载电阻0~3kΩ输入表内发讯设定范围：（P)0-100% （I)0-10min(D)0-5min (I)作用区设定范围（ARW）0~±25%

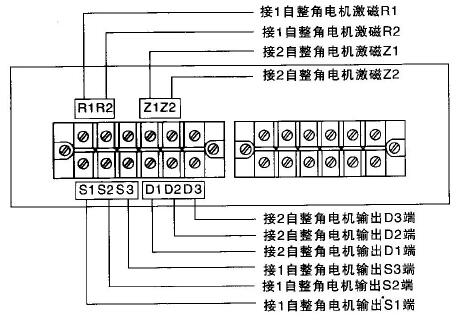

XUB-100	物位指示记录	指示基本误差：±2.5% 记录基本误差：±3% 测量范围0~5m 指针转角：315° 记录纸速度：1周/24h

□测量范围

●电位差计的分度和测量范围

□平衡电桥和分度和测量范围
