ZMBT-10气动薄膜隔膜调节阀

一、ZMBT-10气动薄膜隔膜调节阀概述ZMBT-10气动薄膜隔膜调节阀为无填料函结构,节流元件为弹性隔膜,阀体流道平滑;阀体衬里和隔膜均可采用耐腐蚀材料制造,适用于控制各种腐蚀性和悬浮液介质。结构
添加时间: 2020-08-21 14:56:11
  • 电 话:021-5662 9198
  • 邮 箱:shziyigf@163.com
介绍

一、ZMBT-10气动薄膜隔膜调节阀  概述

ZMBT-10气动薄膜隔膜调节阀为无填料函结构,节流元件为弹性隔膜,阀体流道平滑;阀体衬里和隔膜均可采用耐腐蚀材料制造,适用于控制各种腐蚀性和悬浮液介质。

结构特点:

1、采用耐腐蚀衬里阀体和耐腐蚀隔膜,可以避免金属阀体被腐蚀,适用于强酸、强碱、强腐蚀性介质的调节。

2、适用于高粘度流体和带有悬浮颗粒(颗粒硬度须***小于橡胶)与纤维介质的调节。

3、无填料函、结构简单,维修方便。且介质不与外界接触,可用于有毒介质和污染介质的调节。

4、采用橡胶隔膜密封、无泄漏,在许用压差范围内可作为切断阀用。

5、具有比一般调节阀大的流通能力。



二、产品型号及其编制说明

型号

ZMA/BT-10型

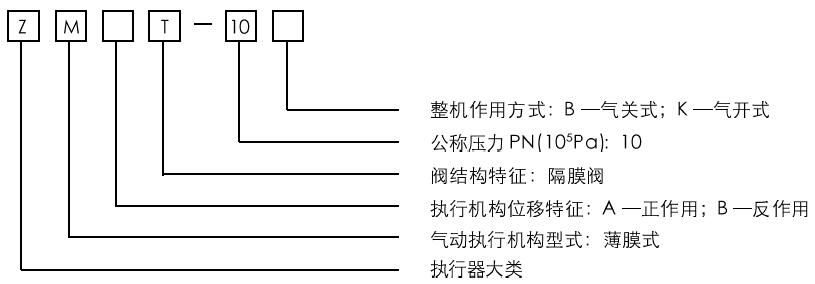

型号编制说明

ZMAT-10气动薄膜隔膜调节阀型号编制

示例:ZMAT-10B(DN50)

表示气关式隔膜阀,带正作用执行机构,公称压力PN1.0MPa,口径为50mm。



三、连接形式

    法兰连接,法兰标准按JB78-59  PN1.0MPa



四、主要技术参数

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

额定流量系数KV

8

12

16

28

60

68

90

160

300

流量特性

近似快开特性

公称压力PN MPa

1.0

配用执行机构型号

ZM(A/B)-2

ZM(A/B)-3

ZM(A/B)-4

膜片有效面积FE(cm2)

280

400

630

额定行程mm

10

16

25

40

作用方式

气关式(B);气开式(K)

弹簧压力范围(KPa)

标准20~100,可选用40~200, 20~60, 60~100,

气源压力(MPa)

标准0.14;可选用0.24

气源接口

M16X1.5

固有可调比R

30:1














五、主要技术性能指标

1.本产品企业标准代号:   Q/YXBM673

2.主要性能指标

项目

技术指标(不带阀门定位器)

技术指标(带阀门定位器)

基本误差

±15%

±4%

回差

10%

3%

死区

8%

1%

泄漏量

隔膜材料为氯丁橡胶:0;隔膜材料为氟橡胶:0. 1%×阀额定容量

额定流量系数误差

±10%

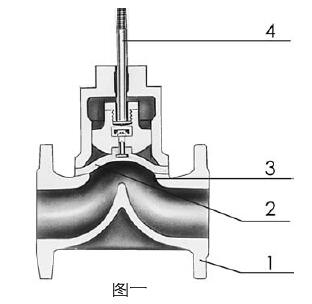

六、主要零件的常用材料(见图一)

ZMAT-10气动薄膜隔膜调节阀常用材料
