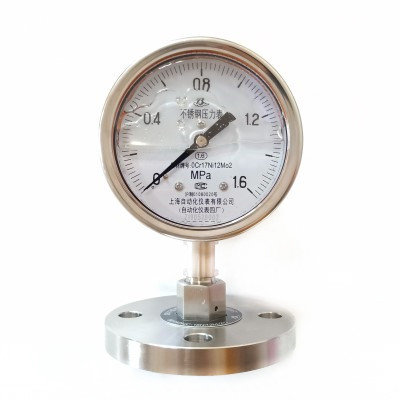

Y-100B-FZ/MF

产品简介为使通用型压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合,应须采用由隔膜隔离器与通用型压
添加时间: 2022-04-05 12:09:52
  • 电 话:021-5662 9198
  • 邮 箱:shziyigf@163.com
介绍

产品简介

为使通用型压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合,应须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。

上海自动化仪表四厂隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门生产过程中测量流体介质压力之用。


构成示意图


型号表示

主要技术指标

◆隔膜表的温度特性

由于隔膜表系统由填充了密封液作为传递压力的介质,则由于密封液的温度体膨胀系数,使压力仪表随受压部温度升高而示值也升高,其温度影响量与密封液体膨胀系数,隔膜刚度以及受压部温度有关,尤其对于低量程的压力仪表,则影响更明显。一般受压部温度误差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。

◆隔膜表液位差

尤其对于带软接连管的隔膜压力表,由于受压部与通用型压力表安装位置不同,会产生如图所示的液位差的影响量ΔP。

◆隔膜表的耐蚀性

隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜,法兰及密封垫圈的材料来保证。

隔膜材料:0Cr17Ni12Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。

法兰材料:不锈钢0Cr17Ni12Mo2(316);不锈钢内衬氟塑料(316+F4)。

密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。

◆法兰的选择

现根据GB(中国)、HGJ(化工部)、DIN(德国)、JIS(日本)、ANSI(美国)等法兰标准以及国内实际使用情况编制成常用法兰系列标准,供用户选择。也可接受用户其他规格的特殊订货。

◆密封液的选择

为保证隔膜表使用可靠性和安全性,应根据不同用途选择合适的密封液。

密封液

受压部分温度范围

比重g/cm3

体膨胀系数1/℃

用途

高粘度硅油

-10-200℃

1.07

0.95*10ˉ3

高温用

低粘度硅油

-30-100℃

0.94

1.08*10ˉ3

一般用

甘油水溶液

-5-100℃

1.27

0.61*10ˉ3

食品用

植物油

-5-100℃

0.93

1.03*10ˉ3

食品用

氟油

-30-150℃

1.93

0.75*10ˉ3

氢、氧
