产品简介

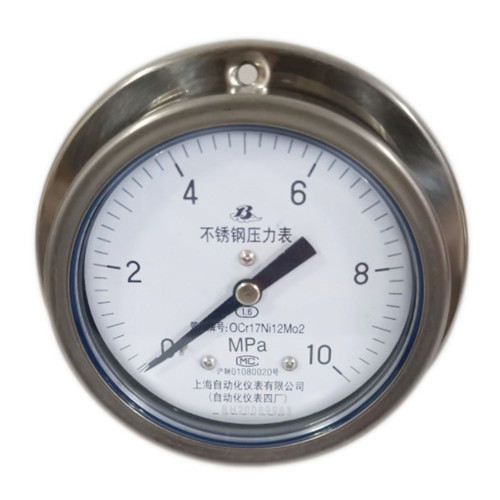

Y-B系列不锈钢压力表应用于石油，化工，化纤，冶金，电站等工业部门对耐腐蚀，抗振要求较高的工艺流程中测量各种流体介质的压力。 本要的整体结构设计合理，工艺精致，具有较高的测量准确度和持久的稳定性，因此可提供出口，尤为国内用户对引进国外技术装备中的同类仪表实现国产化的理想配套产品。

结构原理

由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。

主要技术指标

 标度范围、准确度等级

注：括号内的标度范围和准确度等级***供特殊订货。

◆使用环境温度：-25～70℃（外壳内充液）

                           -40～70℃（外壳内不充液）

◆温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)

◆抗工作环境振动：V·H·4级（外壳内充液）

                          V·H·3级（外壳内不充液）

◆外壳防护等级：IP65

◆重量：0.2kg(Y-60B-F)

           0.6kg(Y-100B-F)

           1.0kg(Y-150B-F)

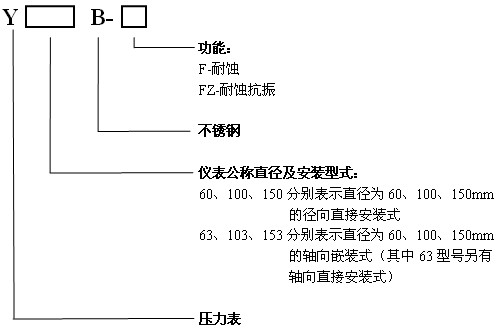

使用选型

◆导压系统及外壳等材质

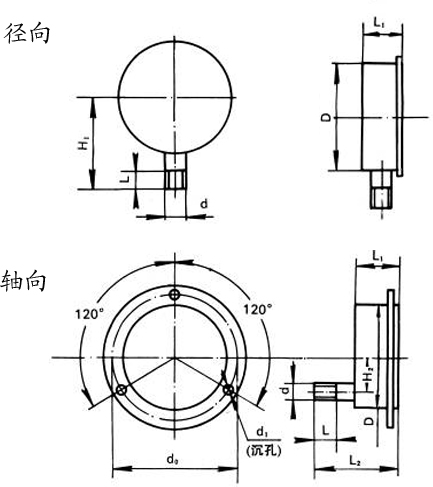

【产品示意图】

【订货须知】

客户需要提供：

1压力表的型号（表盘大小）；

2具体量程范围；

3连接螺纹尺寸；

4需要的材质；

5是否耐震；

6安装方式；

7精度等级。
