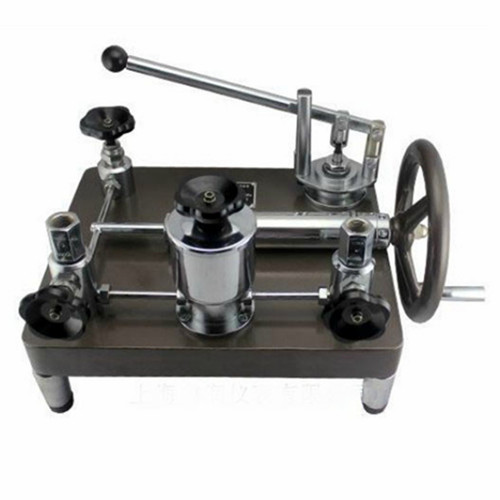

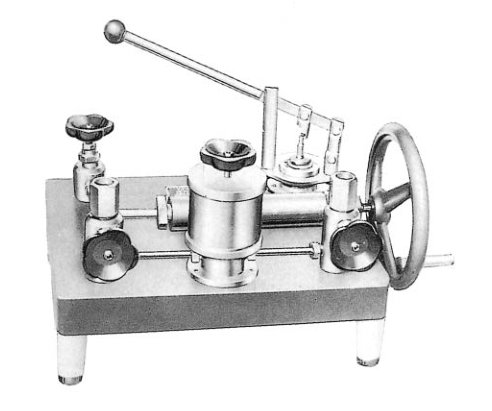

YJY-60A压力表校验器


产品简介

压力表校验器是用于校验一般压力表及其它测压仪表的设备,其压力分别可达6MPa和60MPa(但须***装有精密压力表后才可使用)。注脚带A型表示校验器上装有手掀泵。



主要技术指标

***大校验压力:0~6MPa(YJY-60A,60)

             0~60MPa(YJY-600A,600)

传压介质:变压器油(YJY-60A,60)

20#油(YJY-600A,600)

手掀泵加压压力:<1MPa

联接螺母:M20×1.5

重 量:17.5kg



结构原理

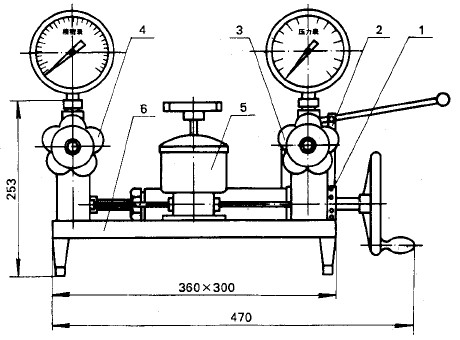

校验器由手摇泵(1),油杯(5),两个针形阀(3)(4),手揿泵(2),切断阀和两个单向阀等组成,彼此用导管连通,固定在底座(6)上,针形阀上装有联接螺母,用于联接精密压力表和被检压力表。

打开油杯阀门,油杯里灌满规定的介质,**手摇泵手轮使其充满油液,关闭油杯阀门,打开其它阀门,上下压手揿泵,使压力表内充满油液,然后右旋手摇泵手轮,使其达到校验压力进行调校。



外形尺寸 单位:mm
