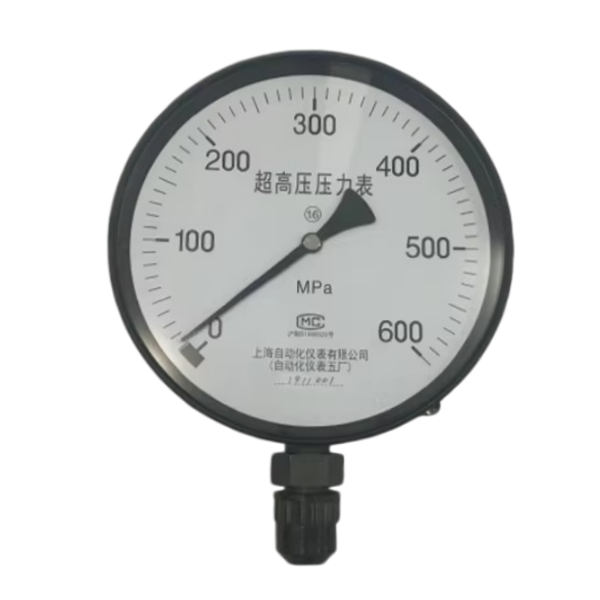

简单介绍：超高压压力表 Y-250系列 该系列超高压压力表（单圈弹簧管）适用于测量不腐蚀，不结晶，不凝固及不沉淀等性质的液体，气体或蒸汽的压力。详情介绍：
仪表的测量系统由接头与弹簧组成，由于被测压力的变化使弹簧管自由端产生位移，借连杆带动扇轮传动齿轮端部的指针旋杆，在刻度板上指示出相应的压力数值，为了消除扇轮与转轴齿轮间的间隙活动。在转轴齿轮上装置了盘形游丝。
型号和名称 | 测量范围（MPa） | 精度度 | 公称直径（mm） | 接头螺纹 | 环境温度 | 相对湿度 |
Y-150系列压力表 | 0-10；0-16；0-25；0-40；0-60；0-100 | ±1%FS或±1.5%FS | Φ150 | M20×1.5 | -40-70℃ | ≤80% |
Y-200系列压力表 | 0-100；0-160；0-250 | Φ200 | ||||
Y-250系列压力表 | 0-400；0-600；0-1000 | Φ250 | G1`` | 5-40℃ |
Y200/250MPa型特规压力表
仪表的测量系统由接头与弹簧管组成，由于被测压力的变化，使弹簧管自由端产生位移，借连杆带动扇轮传动齿轮端部的指针旋转，在度板上指示相应的数值为了消除扇轮齿轮与转轴齿轮间的间隙，在转轴齿轮上装置了盘形游丝。
精 度：±1.5％FS
公称直径：φ250mm
接头螺纹：M20×1.5
环境温度：-40℃～+60℃
相对湿度：80％
