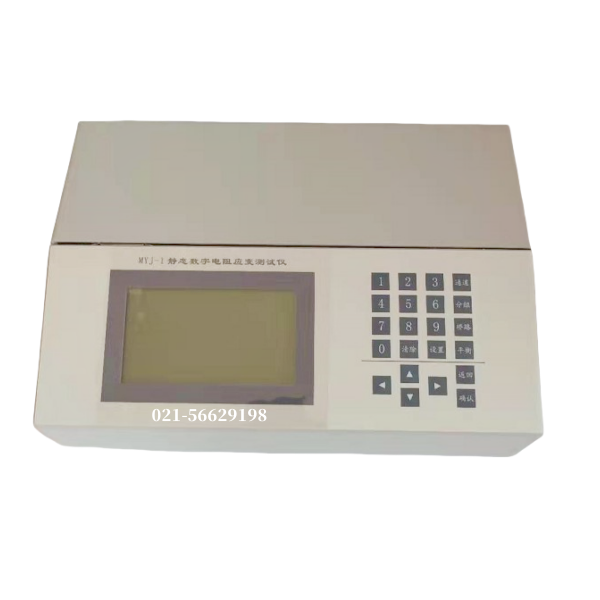

MYJ-1 型静态数字电阻应变测试仪

产品简介

MYJ-1 型静态数字电阻应变测试仪是测试结构或材料受力后的应变采集、存储与分析的 测试仪，它接配电阻应变计和各种电阻应变式传感器，可以测量应变(应力)、拉压力、压强、 扭矩、位移、倾角、温度等物理参数的变化量，是我公司专门为机械，土建、水利、车辆、船 舶、桥梁、铁道、交通等专业的科研机构、工矿企事业和大中专高等院校在科研、设计、教学、 生产和施工中，进行静态应变测试的一种性价比好的新型精密测试仪，也是我公司的高新产品 之一。

测试仪特点：

 1.1 测试仪在设计中，采用了单片机技术、每通道独立的超低噪声和可编程的 ADC、液 晶屏和大规模集成电路，外观也采用了人性化设计，视域尺寸为 114mm*64mm 的液晶屏可以 多信息显示应变测量数据和相关的测量状态，采用可靠的以太网用以连接测试仪和计算机进行 程序的实时传输，并用以扩展多机通讯，还带有 RS232 或 RS485 通讯接口，可以和计算机进 行数据通讯等功能。

1.2 测试仪本身，带有 12 个测点，***多可扩展到 8 组 96 个测点。为减小各通道切换过程 中接触电阻变化影响，特别采用每通道独立 ADC 设计，可独自对每个测点进行自动预调平衡、 灵敏系数等参数设置。

1.3 测试仪各测点的应变电桥，可独自任意组成 1/4 桥、半桥和全桥连接等几种方式。

1.4 测试仪经过上述精心设计和严格的制造工艺，从而使产品具有准确、稳定、可靠，且 可人工测读，又可自动测试的双重操作特点，从而使性价比更高，是值得广大用户******的高新 产品之一。

1.5 关键词：分组——12 通道为一组，一台测试仪***多可扩展至 8 组 96 通道即 96 个测 点，每台测试仪用各自的以太网口通过外部 HUB 互相连接组网扩展； 通道——每组中的独立采集数据通道，即测点。

主要技术指标

3.1 应变测量范围：±1 ~ ±20000µε ；

3.2 ***高分辨率：±1µε ；

3.3 准确度级别: 0.5 级 ；

3.3.1 示值误差：≤±（0.5% red ± 3µε ）；

3.3.2 灵敏系数（K）示值误差：≤±0.5%（FS） ；

3.3.3 稳定度:   3.3.3.1 零点漂移: ≤±3µε /4h ；  3.3.3.2 示值稳定性: ≤±0.1%/4h ；

3.4 灵敏系数：K=1.00～2.99（各通道可任意设定）；

3.5 可测量点数：1 ~ 12 点 ，***多可连接 8 组共 96 测点；

3.6 供桥电压：2V（DC）；

3.7 适用电阻应变计电阻值：60 ~ 1000Ω ；

3.8 自动平衡范围：±15000µε （当电阻应变计阻值 R=120Ω ,K=2.00 时的±1.5%）；

3.9 可接电桥方式：1/4 桥、半桥和全桥三种（各通道可任意组成不同接桥方式）；

3.10 采集速率： 1Hz（全部连接通道） ；

3.11 电源：AC 220 V (±10%)，50 Hz (±2%) / DC 5.0V；功率：10W；

3.12 外形尺寸：330 mm（长）×228 mm（宽）×105 mm（高）；

3.13 自重：约 50N ；

3.14 扩展方式：以太网络（光纤可选）；

3.15 可选配计算机接口（RS232 或 RS485）；

备注：本产品，参照现行“中华人民共和国国家计量检定规程”JJG 623-2005《电阻应变 仪》的技术指标进行检定，应变指标在应变计电阻值 R=120Ω ，灵敏系数 K=2.00，供桥电 压 U=2V（DC）状态下进行
