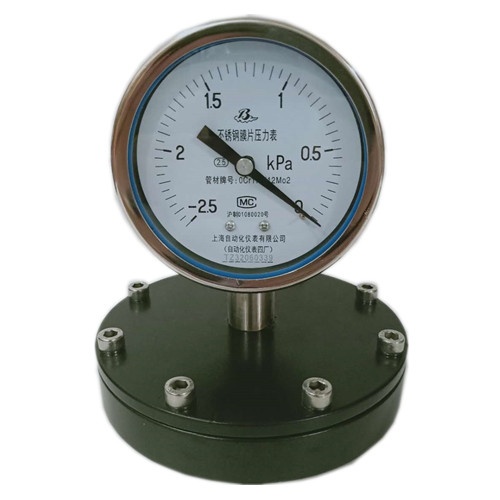

YPF-150B-F法兰型不锈钢膜片压力表

产品简介上海自动化仪表四厂膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性能取决于膜片材料。YPF-100A膜片压力表结构原理仪表由测量系统(包括法兰接头、波纹
添加时间: 2022-06-09 21:05:25
  • 电 话:021-5662 9198
  • 邮 箱:shziyigf@163.com
介绍

产品简介

上海自动化仪表四厂膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。

耐腐蚀性能取决于膜片材料。YPF-100A膜片压力表


结构原理

仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构,具有较好的密封性,故能保护内部机构免受污秽侵入。

仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下,迫使膜片产生相应的弹性变形——位移,借助连杆组经传动机构的传动并予放大,由固定于齿轮上的指针逐将被测值在度盘上指示出来。YPF-100A膜片压力表


主要技术指标

◆准确度等级:2.5

◆使用环境温度:-40~+70°C;相对湿度不大于90%

◆温度影响:使用温度偏离20±5°C时,其温度附加误差不大于0.04%/℃

◆工作位置:垂直安装

◆外壳防护等级:IP64


型号表示

◆标度范围、外形尺寸及重量

型 号

标度范围

承压部尺寸D1

表壳外径D

重量Kg

YPF-100A

 0~0.06、0~0.1、0~0.16、0~0.25、

0~0.4、0~0.6、0~1、0~1.6、0~2.5、

-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、

-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4MPa

¢85

¢100

1.6

YPF-100B
YPF-100B-F

¢115

YPF-150A

¢85

¢150

1.8

YPF-150B
YPF-150B-F

¢115

YPF-100B
YPF-100B-F

 0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40*;

-1.6~0、-2.5~0、-4~0、-6~0、

-10~0*、-16~0、-25~0、-40~0*;

-0.8~0.8、-1.2~1.2、-2~2、-3~3、

-5~5、-8~8、-12~12、-20~20*KPa

¢160

¢100

2.9

YPF-150B
YPF-150B-F

¢160

¢150

3.2

*0-40、-40-0、±20KPa规格承压部尺寸D1为¢85


◆导压系统及外壳等主要零件的材质

型号

名称

导压系统

表壳材料

膜片

法兰接头

密封垫圈

YPF-100A

膜片压力表

Cr15Ni7Mo(PH15-7Mo)316L(≤25KPa)

1Cr18Ni9

丁腈橡胶

铸铝

YPF-150A

YPF-100B

不锈钢膜片压力表

聚四氟乙烯

1Cr18Ni9

YPF-150B

YPF-100B-F

法兰不锈钢膜片压力表

YPF-150B-F


外形尺寸 单位:mm


YPF-100A

YPF-100B

YPF-100B-F

YPF-150A

YPF-150B

YPF-150B-F

D

¢100

¢110

¢110

¢150

¢160

¢160

H

66

66

66

91

91

91

h

32

32

36

32

32

36
