一、78-31200气动软密封蝶阀  概述

78-31200气动软密封蝶阀是我厂在消化吸收了国外xj****的蝶阀制造技术后设计开发的新一代调节阀产品。该系列产品具有密封性能可靠、流通能力大,使用寿命长、体积小、重量轻等优点,能广泛应用于石油、化工、电站、冶金、轻工等行业的自动化控制。

主要特点:

1、蝶板采用双偏心结构,能保证在开启的瞬间使蝶板脱离  阀座,减少蝶板与阀座的摩擦。

2、阀座采用唇形挠性结构,能补偿温度和压力的变化,实现双向密封。

3、压力等级有ANSI Class 150和ANSI Class 300二种。ANSIClass 150压力等级中,21/2″~30″采用无法兰结构,36″采用凸缘单法兰结构。ANSI Class 300压力等级中,3″~24″均采用无法兰结构。

4、蝶阀密封结构具有标准型和防火型二种,防火型结构的 防火性能符合API 607的规定。

5、执行机构采用进口的齿轮、齿条式双活塞气动执行机构 有体积小、重量轻、输出力矩大、寿命长等特点。



二、产品型号及编制说明

77-31200气动软密封蝶阀型号编制

三、主要性能指标(带阀门定位器)

项目

技术指标

基本误差

≤±2%

回差

≤2%

死区

≤2%

泄漏等级

ANSI  B16.104 VI

额定转角偏差

±2.5°



执行机构配置

口径(英寸)

2.5

3

4

5

6

8

10

12

14

16

18

20

24

30

36

双作用

执行机构型号

GTX75

GTX110

GTX118

GTX143

GTX190

GTX254

GTX300

手轮机构型号

XLHJ38

XLHJ54

XLHJ80

单作用

执行机构型号

GTX110K3

GTX118K4

GTX160K4

GTX190K4

GTX254K3

GTX300K6

-

手轮机构型号

XLHJ38

XLHJ54

XLHJ80

气源压力

0.5MPa

气源接口

1/4NPT

允许环境温度

-20~90℃;-40~160℃(作特殊订货)



***大工作压差和工作温度

阀门的***大工作压差和工作温度关系曲线(见图一)

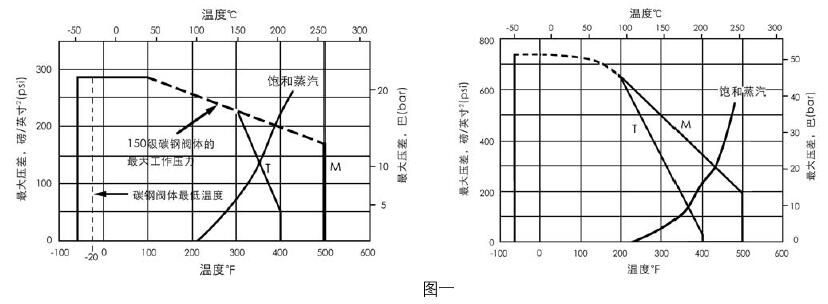

77-31200气动软密封蝶阀温度关系曲线

注:

    a,阀门的***大工作压差、温度不能超出图中直线和虚线的组合范围。

    b、图中:T一阀座材料为聚四氟乙烯;M一阀座材料为增强聚四氟乙烯。

    c、压力等级ANSI Class 150、口径为14”-36”的阀门,当阀杆材料为316不锈钢时,阀门的***大压差应小于1.0MPa;压力等级为ANSI Class 300的阀门,当阀杆材料为316不锈钢时,阀门的***大压差应小于2.1 MPa。
