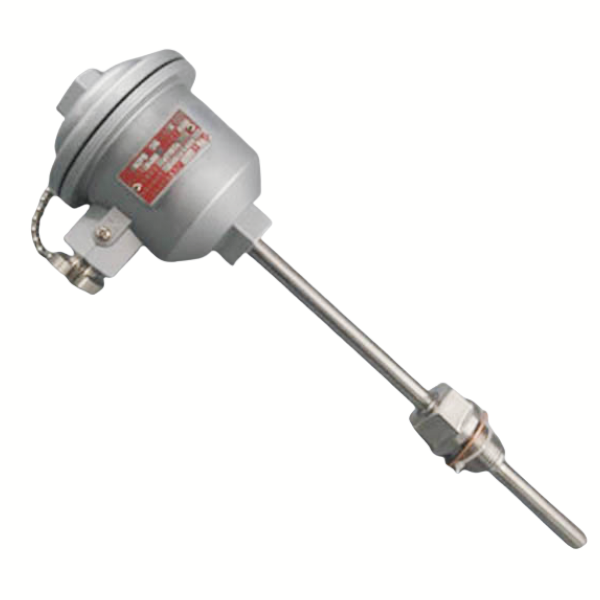

隔爆本安型带热电偶(阻)温度变送器

SBW系列隔爆型、本安型带热电偶或带热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它集热电偶(阻)同变送器为一体,直接测量各种工业过程中-200~800℃范围内的液体,蒸汽和汽体介
添加时间: 2020-08-21 16:46:15
  • 电 话:021-5662 9198
  • 邮 箱:shziyigf@163.com
介绍

 SBW系列隔爆型、本安型带热电偶或带热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它集热电偶(阻)同变送器为一体,直接测量各种工业过程中-200~800℃范围内的液体,蒸汽和汽体介质的温度,将温度转变成与热电偶热电阻的温度或输出电信号成正比的4~20mADC统一输出信号,送显示、记录调节仪表或计算机。隔爆型、本安型热电偶(阻)温度变送器的防爆性能按国家颁布的“爆炸性环境用防爆电气设备”(GB3836)标准设计制造,热电特性符合国际IEC标准,并经国家仪器仪表防爆安全监督站测试合格。是爆炸性环境理想的温度传感器变送一体化产品,可用于有可燃性气体或易燃液体的蒸汽的危险场所、本安型带热电偶(阻)温度变送器须***与关联设备安全栅配合构成防爆系统,防爆证号为:GYB 93265、93266、97336、97337。它作为新一代的温度变送器,可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。
    本安型带热电偶温度变送器配用的防爆电缆分布参数控制范围:总电感量≤2mH。总电容量≤0.06uF。同时使用关联设备安全栅,选用型号为MTL728、Z928、LB928,安全栅,具体接线见制造厂的说明书。
隔爆本安型带热电偶(阻)温度变送器 特点:
●变送器部件是小型化、置于隔爆型、本安型热电偶(阻)的接线盒内成为一体化温度变送器,用于工业现场。
●作为一体化温度变送器,在工业现场直接输出4~20mA信号,这样既省去昂贵的补偿导线,又提高了信号长距离传送过程中的抗干扰能力。
●变送器部件精度高,功耗低,使用环境温度范围宽,工作稳定可靠,而且由于采用硅橡胶密封结构,变送器耐震、耐温、耐湿、隔爆,适用于各种恶劣现场环境中安装使用。
●选用隔爆型带热电偶(阻)隔离温度变送器,其输入与输出端相隔离,增加抗模干扰能力,更适合计算机使用。
主要技术指标
热响应时间:见说明书
铂热电阻的精度等级:B级
分度号:Pt100. (0℃时的电阻值)
R=1000.12Ω(B级)
允许偏差:Δt(℃)±(0.30+0.005∣t∣)(B级)
输入:热电偶:K,E
热电阻:Pt100
输出:在量程范围内输出4~20mA直流信号与热电阻的输入电信号成线性或与热电偶输入的毫伏信号成线性,与热电阻被测温度成线性或与热电偶被测温度成线性。
基本误差:计算公式 Δ=Δ1+Δ2
Δ1热电偶(阻)允许偏差
Δ2变送器基本误差±0.5%FS
传送方式:二线制
变送器工作电源:电压***低12V,***高35V,额定工作电压24V。
负载:极限负载电阻按下式计算
RL(max)=50×(Vmin-12)
(即24V时负载电阻可在0~600Ω范围内选用,额定负载250Ω。)
a.环境温度:-25℃~80℃(危险场所不高于70℃)。
b.相对湿度:5%~95%。
c.机械振动:f≤55Hz,振幅<0.5mm
d.周围空气中不含有引起变送器腐蚀的介质。
防爆等级:
隔爆型:dⅡBT4  dⅡBT6  或dⅡCT4  dⅡCT6
本安型:ibⅡBT4  iaⅡBT4  iaⅡCT6(多对式)、关联设备型号MTL728、Z928、LB928。
外壳防护等级:IP65
电动势允许偏差

类别

分度号

等级

使用温度范围℃

允许偏差△t℃

热电偶

镍铬-铜镍

E

0~600

±2.5℃或±0.0075t

热电偶

镍铬-铜硅

K

0~800

热电偶WZP

Pt100

A

-50~500

±(0.15+0.002t

B

±(0.30+0.005t

注:①为被测量温度(℃)②允许偏差用***大值 *A级产品特殊定货。
 防爆等级标志说明

规格

内容

d


隔爆型

ib


本安型

ia


本安型


电器设备类别:


(工厂用电器设备)


防爆等极


防爆型:B极、C极


温度组别

隔爆型:T1~T6

本安型:T1~T6


电器设备的类别
电气设备分为二类
Ⅰ类-煤矿井下用电气设备。
Ⅱ类-工厂用电气设备
防爆等级
隔爆型及本安型热电偶的防爆等级按其适用于爆炸性气体混合物***大试安全间隙或***小点燃电流比分为A、B、C三级
温度组别
隔爆型、本安型热电偶(阻)允许的***高表面温度(外露部分)分为T1~T6六组。

温度组别

允许***高表面温度℃

T1

450

T2

300

T3

200

4

135

T5

100

T6

85

热电偶的绝缘电阻
当周围空气温度为15~35℃;相对应湿度为45%,大气压力86~106KPa时,对长度超过1m热电偶。它的常温绝缘电阻值与其长度乘积应不小于1000MΩ,试验电压为直流500±50V。铠装热电偶(绝缘式)的绝缘电阻
在环境温度为20±15℃,相对应湿度不大于80%,常温绝缘电阻值应不小于100 MΩ,试验电压为直流100 V。
热电阻允许通过电流
通过铂电阻的测量电流***大不超过5mA。
□型号表示

S

电动单元组合仪表DDZ-S系列

B

变送单元

W

温度

无)通用型

Z 热电阻

R热电偶

□输出性质

2)输出与对应温度


4)输出与对应输入信号呈线性

□传感器

0)通用型

热电偶

0)E镍铬-铜镍

1)K镍铬-镍硅

2)S铂铑10-铂

热电阻

1)Cu50

2)Cu100

3)Pt100

□电路类别

7)隔离型(带测温元件)

8)非隔离型(带测温元件)

□器件类别

0)规型

1)智能型

2)数显型

3)指针型

4)智能数显型

5)智能指针型

6)带通讯协议

□安装固定形式

2)固定螺纹

4)固定法兰

6)固定螺纹锥形保护管

8)内螺纹固定

9)热套保护管

□接线盒形式

4)隔爆型

□设计序号

S)引进铂电阻

0)热电偶

1)绝缘式(铠装)

2)接壳式(铠装)

□元件数

3)三对式

□补充说明

K)铠装型

□环境特征

d)隔爆型

i)本安型


□ 种类和规格
隔爆型,本安型带热电偶温度变送器规格表

分度号

(℃)

规格

热响应时间

(S)T0.5

(MPa)

防爆等级

L

(mm)

ò

(mm)

SBWR-2280/240d

SBWR-2280/240i

SBWR-4280/240d

SBWR-4280/240i

SBWR-4270/240d

K

0-400

0-600

0-800

200-500

400-800

M27´2 固定螺纹

1Cr18Ni9Ti或0Cr18Nni12M02Ti

T4 L=ò+150    T6   L=ò+250

150



200



250



300



400



500



750



1000



1500



2000

£90

10

bIIBT4或

bIICT4或ibIIBT4

SBWR-2180/240d

SBWR-2180/240i

SBWR-4180/240d

SBWR-4180/240i

SBWR-4170/240d

E

0-400

0-500

0-600

100-300

200-400

200-600

SBWR-2280/440d

SBWR-2280/440i

SBWR-4280/440d

SBWR-4280/440i

SBWR-4270/440d

K

0-400

0-600

0-800

200-500

400-800

固定法兰

£90

6.4

SBWR-2180/440d

SBWR-2180/440i

SBWR-4180/440d

SBWR-4180/440i

SBWR-4170/440d

E

0-400

0-500

0-600

100-300

200-400

200-600

SBWR-4170/640d

SBWR-2180/640d

SBWR-4280/640d

锥形

保护管

M33´2

1Cr18Ni9Ti

150

200

250

30

bII BT4

b IICT6



SBWR-4270/640d

SBWR-2280/640d

SBWR-4280/640d

k

0-400

0-600

200-500

400-800

注:隔爆铠装热电阻***长得不超过1000mm
 □ 结构原理
    隔爆型,本安型带热电偶(阻)温度变送器由于采取隔爆结构故当其外壳内部的爆炸性混合气体发生爆炸时,外壳不会破坏,而且由此产生的热能不能顺利的向外进行扩散一一传爆,而只能沿着外壳上具有足够连接长度的微小缝隙,缓慢地传到壳体外部,这时,传到壳外气体的瞬间温度已不至于能点燃外界的爆炸性气体,即不会导致爆炸,隔爆型带热电偶(阻)温度变送器的防爆类别为dIIBT,Diibt6,或dIICT4,Diict6本安型的防爆类别为ibIIBT4,ibIIBT4,(多对式),在严格遵守使用规则的情况下,它具有可靠的防爆性能
□ 安装固定位置
• 安装固定位置,分为固定螺纹,锥形固定螺纹,固定法兰等三种形式,其结构尺寸见表。

直行保护管固定螺纹

用于保护管直径(d)

M

h

s

D0

流速m/s

***高使用压力MPa

Æ16

M27´2

32

32

Æ40


10

锥形保护管固定螺纹


M33´2

33

36

Æ48

80

30

固定法兰

Æ16

D2

D1

D0

d0

H

h


6.4

Æ95

Æ65

Æ45

Æ14

15

2

□ 隔爆型,本安型带热电偶(阻)温度变送器外形结构图

型号


SBWR-2180/240d.(240i)

SBWR-4180/240d.(240i)

SBWR-4170/240d

SBWR-2280/240d.(240i)

SBWR-4280/240d.(240i)

SBWR-4270/240d

SBWZ-2480/24sd.(24si)

SBWZ-2470/24sd

SBWZ-4480/24sd.(24si)

SBWZ-4470/24sd.


SBWR-2180/440d.(440i)

SBWR-4180/440d.(440i)

SBWR-4170/440d

SBWR-2280/440d.(440i)

SBWR-4280/440d.(440i)

SBWR-4270/440d

SBWZ-2480/44sd.(44si)

SBWZ-2470/44sd

SBWZ-4480/44sd.(44si)

SBWZ-4470/44sd.


SBWR-2180/240kd.(240ki)

SBWR-4180/240kd.(240ki)

SBWR-4170/240kd

SBWR-2280/240kd.(240ki)

SBWR-4280/240kd.(240ki)

SBWR-4270/240kd

SBWZ-2480/24skd.(24ski)

SBWZ-2470/24skd

SBWZ-4480/24skd.(24ski)

SBWZ-4470/24skd.


SBWR-2180/440kd.(440ki)

SBWR-4180/440kd.(440ki)

SBWR-4170/440kd

SBWR-2280/440kd.(440ki)

SBWR-4280/440kd.(440ki)

SBWR-4270/440kd

SBWZ-2480/44skd.(44ski)

SBWZ-2470/44skd

SBWZ-4480/44skd.(44ski)

SBWZ-4470/44skd.


SBWR-4170/64d


SBWR-2180/64d

SBWR-4180/64d

SBWR-4280/64d

SBWR-2280/64d

SBWR-4270/64d

SBWZ-2470/64d

SBWZ-2480/64d

SBWZ-4480/64d

SBWR-2280/8413kd.(8413ki)


SBWR-4280/8413kd.(8413ki)

SBWR-4270/8413kd.(8413ki)

SBWR-2180/8413kd.(8413ki)

SBWR-4180/8413kd.(8413ki)

SBWR-4170/8413kd.(8413ki)

注:(1)法兰是仪表行业标准ZBY02481对应化工部标准ZB81-59属平法兰
   (2)括号内(240i),(24ki),(240ki),(44ski)均为本质安全型规格,
例如:SBWZ-4480/44ski
□ 隔爆型,本安型带热电偶(阻)智能温度变送器外形结构图例

型号


SBWR-2181/440d

SBWR-2181/440i

SBWR-4181/440d

SBWR-4181/440i

SBWR-2281/440d

SBWR-2281/440i

SBWR-4281/440d

SBWR-4281/440i


SBWZ-2481/44sd

SBWZ-2481/44si

SBWZ-4481/44sd

SBWZ-4481/44si

SBWR-2181/240d

SBWR-2181/240i

SBWR-4181/240d

SBWR-4181/240i

SBWR-2281/240d

SBWR-2281/240i

SBWR-4281/240d

SBWR-4281/240i


SBWZ-2481/24sd

SBWZ-2481/24si

SBWZ-4481/24sd

SBWZ-4481/24si

SBWR-2181/440kd

SBWR-2181/440ki

SBWR-4181/440kd

SBWR-4181/440ki

SBWR-2281/440kd

SBWR-2281/440ki

SBWR-4281/440kd

SBWR-4281/440ki


SBWZ-2481/44skd

SBWZ-2481/44ski

SBWZ-4481/44skd

SBWZ-4481/44ski

SBWR-2181/240kd

SBWR-2181/240ki

SBWR-4181/240kd

SBWR-4181/240ki

SBWR-2281/240kd

SBWR-2281/240ki

SBWR-4281/240kd

SBWR-4281/240ki


SBWZ-2481/24skd

SBWZ-2481/24ski

SBWZ-4481/24skd

SBWZ-4481/24ski

□ 隔爆型,本安型带热电偶(阻)智能数显温度变送器外形结构图例

型号

图例

SBWR-2184/440d

SBWR-2184/440i

SBWR-4184/440d

SBWR-4184/440i

SBWR-2284/440d

SBWR-2284/440i

SBWR-4284/440d

SBWR-4284/440i


SBWZ-2484/44sd

SBWZ-2484/44si

SBWZ-4484/44sd

SBWZ-4484/44si

SBWR-2184/240d

SBWR-2184/240i

SBWR-4184/240d

SBWR-4184/240i

SBWR-2284/240d

SBWR-2284/240i

SBWR-4284/240d

SBWR-4284/240i


SBWZ-2484/24sd

SBWZ-2484/24si

SBWZ-4484/24sd

SBWZ-4484/24si

SBWR-2184/440kd

SBWR-2184/440ki

SBWR-4184/440kd

SBWR-4184/440ki

SBWR-2284/440kd

SBWR-2284/440ki

SBWR-4284/440kd

SBWR-4284/440ki


SBWZ-2484/44skd

SBWZ-2484/44ski

SBWZ-4484/44skd

SBWZ-4484/44ski

SBWR-2184/240kd

SBWR-2184/240ki

SBWR-4184/240kd

SBWR-4184/240ki

SBWR-2284/240kd

SBWR-2284/240ki

SBWR-4284/240kd

SBWR-4284/240ki


SBWZ-2484/24skd

SBWZ-2484/24ski

SBWZ-4484/24skd

SBWZ-4484/24ski

□ 订货须知
• 订货时须注明
1.产品名称和型号
2.隔爆等级
3.结构形式
4.分度号
5.测量范围
6.总长和插深(多对式)须***写明每一元件的长度
7.保护管材料名称和牌号
8.数量
• 特殊规格订货,须经双方协商决定
• 本安型温度变送器关联设备型号:MTL728,Z928,LB928
