旋涡流量计
介绍
旋涡流量计在流体中插入一个圆柱体或角柱体，则会从其两侧交替地产生旋涡。在一定的条件下，这些旋涡的发生频率与流速成正比。本流量计就是应用这个原理，通过测试旋涡的频率，实现流量测量的。
流量计有把转换器和传感器装在一起的组合型、分别放置的分离型两种类型。
该流量计的生产技术和关键设备从日本横河电机株式会社引进。
旋涡流量计特点：
用途广泛，既可测量液体，也可测量气体或蒸汽；
·准确度高，范围度大；
·检测元件不接触介质，结构简单，无运动件，可靠性高，易于安装及维修；
·可选配置：
TBS（同时显示瞬时、累积流量）
TBT（显示累积流量）
TBL（指针指示百分比瞬时流量）
本产品标准号：Q／TDSM 04-2005
本产品执行检定规程：JJG 198-94速度式流量计检定规程
旋涡流量计主要技术指标
测量介质： | 液体、气体、蒸汽 |
测量可能范围： | 雷诺数为5X10^3～7X10^6 |
正常工作范围： | 雷诺数为2X10^4～7X10^6(公称通径25A～1OOA) |
4X10^4～7X10^6(公称通径150A、 200A) |
注：除雷诺数外，流体的流速应有限制，当测量液体时，***大流速为10m／s：测量气体、蒸汽时为80m／s， ***小流速与密度和粘度有关．
基本误差限（在正常工作范围内）
液 体 | 指示值的±1.0% |
气 体 | 指示值的±1.0%（流速为35m/s以下） |
指示值的±1.5%（流速为35～80m/s） |
注：此表所示为脉冲输出的情况，模拟输出时，应在该值上加上满刻度值的±0.1％。
重复性： | 指示值的±0.2％ |
量程设定范围： | 模拟输出时，可用量程调整电位器，在下述范围内设定。 |
液 体： | 0-1.1m／s～0-10m／s(公称通径25A～1OOA) |
0-1.5m／s～0-10m／s(公称通径150A、200A) | |
0-1.7m／s～0-10m／s(公称通径250A) | |
气体或蒸汽： | 0-11m／s～0-80m／s (公称通径25A～1OOA) |
0-15m／s～0-80m／s (公称通径150A、200A) | |
0-17m／s～0-80m／s (公称通径250A) | |
时间常数： | 5s(模拟输出时) |
输出信号： | A）模拟DC4～20mA 二线制 |
B）脉冲 三线制电压脉冲 | |
C）RS-486协议：MODBUS协议（***限YF/TBS型） |
电源电压：模拟输出：DC 12～45V
脉冲输出：DC 12～30V
流体温度：-40～300℃
流体压力: -0.1MPa～连接法兰公称压力
压力损失：
当测量水时，在流速10m／s时为0．11MPa，当测量大气压下的空气时，在流速80 m／s时为9．1kpa(压力损失与流量的关系参照下图)。
环境温度： | -40～80℃ -20～60℃(隔爆型或带现场指示部件时) -10～60℃(带现场积算部件时) |
环境湿度： | 5-95％RH |
材 料： | 壳体：不锈钢SCSl4 旋涡发生体：二相不锈钢SUS329J1 转换器外壳：压铸铝合金YL 104 |
外壳防护等级： | IP65 |
防爆结构： | 隔爆型dIIBT4 |
信号电缆： | YF011型，用于分离型旋涡流量计与旋涡流量计转换器之间的连接。电缆长度为20m以下适用温度为- 40～150℃ |
接线连接孔： | G1/2"，圆柱管螺纹 |
附加规格： | 1)带现场指示部件：***适用模拟输出型0～100％等分刻度。1.5级250°广角度指示。代号：／TBL 2)带现场积算部件：脉冲输出型和模拟输出型均适用。六位数液晶显示累积流量,有断电保护功能。代号：／TBT 3)带现场积算部件：自带电源，无输出，代号：／TBT-G 4)带现场积算部件：脉冲输出和模拟输出型均适用，能同时显示瞬时和累积流量，代号：YF／TRS |
旋涡流量计型号表示
型 号 | 规格代号 | 说 明 |
YF102 YF104 YF105 YF108 YF110 YF115 YF120 YF125 | ………… ………… ………… ………… ………… ………… ………… ………… | 公称通径25A（无法兰型） 公称通径40A（无法兰型） 公称通径50A（无法兰型） 公称通径80A（无法兰型） 公称通径100A（无法兰型） 公称通径150A（法兰型） 公称通径200A（法兰型） 公称通径250A（法兰型） |
转换器 | -AL……… -AG……… -NN……… | 组合型（液体） 组合型（气体、蒸汽） 分离型 |
输出信号 | S………… | 4～20mA DC(组合型) 脉冲输出（组合型） 分离型 |
管道连接 | C1………… C2………… | PN1.6MPa PN4.0MPa |
形式代号 | -CD……… | CD型 |
防爆结构 | /JSF | 隔爆型 |
附加规格 | / |
※ 推荐公称压力为PN4.0，大于PN4.0为特殊订货。
旋涡流量计转换器（分离型）
型 号 | 规格代号 | 说 明 |
YFA11 | ………… | 旋涡流量计转换器 |
测量介质 | -L ……… -G ……… | 液体 气体、蒸汽 |
输出信号 | S………… P………… | 4～20mA DC 脉冲输出 |
旋涡流量计 | -02……… -04……… -05……… -08……… -10……… -15……… -20……… -25……… | 公称通径25A（无法兰型） 公称通径40A（无法兰型） 公称通径50A（无法兰型） 公称通径80A（无法兰型） 公称通径100A（无法兰型） 公称通径150A（法兰型） 公称通径200A（法兰型） 公称通径250A（法兰型） |
形式代号 | -CD……… | CD型 |
防爆结构 | /JSF | 隔爆型 |
附加规格 | / |
YF011型信号电缆（分离型）
型 号 | 规格代号 | 说 明 |
YF011 | ………… | 信号电缆 |
末端处理 | -0 ……… | 末端没有接线片（注） |
电缆长度 | -05……… | 5m |
型式代号 | -CD……… | CD型 |
※ 附末端处理用零件1套。
典型测量范围
水的测量范围
公称通径 | inch | 测量可能范围m^3/h | 正常工作范围m^3/h |
25A | 1 | 0.65～18 | 1.7～18 |
40A | 1-2/1 | 1.3～44 | 2.6～44 |
50A | 2 | 2.2～73 | 3.3～73 |
80A | 3 | 4.3～140 | 4.6～140 |
100A | 4 | 7.5～245 | 7.5～245 |
150A | 6 | 17～540 | 18～540 |
200A | 8 | 34～970 | 34～970 |
250A | 10 | 6~1500 | 6~1500 |
注：基准15℃，密度为1000kg/m^3
空气的测量可能范围
公称通径 | inch | 流量范围 | 测 量 可 能 范 围 Nm^3/h | ||||||||||
0MPa | 0.1MPa | 0.2MPa | 0.4MPa | 0.6MPa | 0.8MPa | 1.0MPa | 1.5MPa | 2.0MPa | 2.5MPa | ||||
25A | 1 | ***小 | 11.0(19.5) | 15.5(19.5) | 19.0(19.5) | 24.5 | 29.0 | 33.3 | 40.6 | 59.0 | 77.5 | 95.9 | |
***大 | 149 | 297 | 444 | 739 | 1034 | 1329 | 1624 | 2361 | 3098 | 3836 | |||
40A | 1-1/2 | ***小 | 21.8(30.0) | 30.8 | 39.3 | 59 | 77.2 | 94.3 | 111 | 149 | 186 | 229 | |
***大 | 357 | 708 | 1060 | 1764 | 2468 | 3171 | 3875 | 5634 | 7394 | 9153 | |||
50A | 2 | ***小 | 36.2(38.7) | 51 | 62.4 | 80.5 | 102 | 131 | 161 | 233 | 306 | 379 | |
***大 | 591 | 1174 | 1757 | 2922 | 4088 | 5254 | 6420 | 9335 | 12249 | 15164 | |||
80A | 3 | ***小 | 69.8 | 98.4 | 120 | 155 | 197 | 254 | 310 | 451 | 591 | 732 | |
***大 | 1140 | 2266 | 3391 | 5642 | 7892 | 10143 | 12394 | 18021 | 23648 | 29274 | |||
100A | 4 | ***小 | 122 | 172 | 219 | 329 | 431 | 526 | 618 | 833 | 1036 | 1277 | |
***大 | 1990 | 3954 | 5919 | 9847 | 13775 | 17703 | 21634 | 31453 | 41274 | 51095 | |||
150A | 6 | ***小 | 267 | 440 | 607 | 912 | 1193 | 1458 | 1776 | 2583 | 3389 | 4196 | |
***大 | 4358 | 8659 | 12960 | 21561 | 30163 | 38765 | 47367 | 68871 | 90375 | 111880 | |||
200A | 8 | ***小 | 575 | 1009 | 1393 | 2094 | 2739 | 3347 | 3929 | 5301 | 6589 | 7815 | |
***大 | 7792 | 15482 | 23172 | 38552 | 53933 | 69313 | 84693 | 123144 | 161595 | 200046 | |||
250A | 10 | ***小 | 1047 | 1814 | 2504 | 3763 | 4922 | 6016 | 7063 | 9528 | 11842 | 14047 | |
***大 | 12049 | 23941 | 35833 | 59617 | 83400 | 107181 | 130968 | 190427 | 249887 | 309346 | |||
注：
1)在标准的温度压力条件下（0℃、1个大气压）
2)表上的压力是工况温度为0℃时的压力
3)***大流量低于80m/s
4)***小值可以从图中求得，当括弧内的值高于***小可测流量时，这些值就表示***小线性流量（Re=20，000或40，000）
·饱和蒸汽的测量可能范围
公称通径 | inch | 流量范围 | 测 量 可 能 范 围 Kg/h | |||||||||
0.1MPa | 0.2MPa | 0.4MPa | 0.6MPa | 0.8MPa | 1.0MPa | 1.5MPa | 2.0MPa | 2.5MPa | 3MPa | |||
25A | 1 | ***小 | 13.4(18.9) | 16.2(20.0) | 20.5 | 24.1 | 27.1 | 30 | 36 | 41 | 49 | 58 |
***大 | 169.7 | 247.7 | 400 | 548 | 696 | 843 | 1209 | 1575 | 1945 | 2318 | ||
40A | 1-1/2 | ***小 | 26.5(29.2) | 32 | 40.6 | 49.0 | 59.2 | 69 | 92 | 114 | 135 | 155 |
***大 | 405 | 591 | 954 | 1310 | 1662 | 2012 | 2884 | 3759 | 4640 | 5532 | ||
50A | 2 | ***小 | 43.9 | 53 | 67.3 | 79 | 89 | 98 | 120 | 156 | 192 | 229 |
***大 | 671 | 979 | 1580 | 2170 | 2753 | 3333 | 4778 | 6228 | 7688 | 9166 | ||
80A | 3 | ***小 | 84.6 | 103 | 130 | 152 | 171 | 189 | 231 | 301 | 371 | 442 |
***大 | 1295 | 1891 | 3050 | 4188 | 5314 | 6434 | 9224 | 12024 | 14842 | 17694 | ||
100A | 4 | ***小 | 148 | 179 | 227 | 273 | 330 | 385 | 514 | 635 | 751 | 865 |
***大 | 2261 | 3300 | 5324 | 7310 | 9276 | 11230 | 16099 | 20986 | 25904 | 30883 | ||
150A | 6 | ***小 | 324 | 401 | 587 | 757 | 915 | 1067 | 1423 | 1759 | 2127 | 2536 |
***大 | 4951 | 7226 | 11658 | 16007 | 20310 | 24598 | 35250 | 45953 | 56720 | 67624 | ||
200A | 8 | ***小 | 679 | 920 | 1348 | 1737 | 2101 | 2448 | 3266 | 4038 | 4778 | 5500 |
***大 | 8853 | 12920 | 20845 | 28620 | 36315 | 43966 | 63029 | 82165 | 101418 | 120913 | ||
注：***大值由流速低于80m/s
***小值可以从图中求得，当括弧内的值高于***小可测流量时，这些值就表示***小线性流量（Re=20，000或40，000）
外型及安装尺寸
注：直管段要求：详见“安装说明及图示”

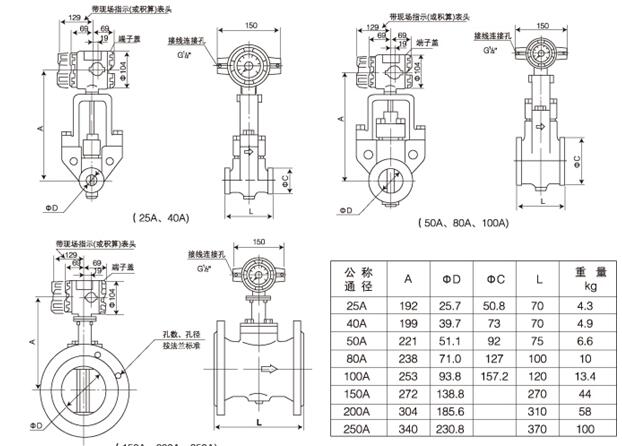

·组合型

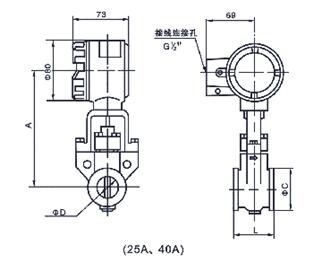

·分离型

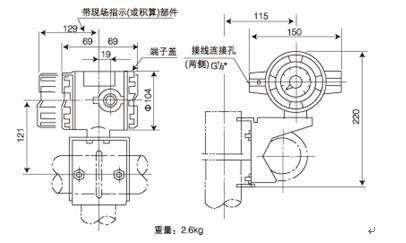

旋涡流量计转换器
YF100型 旋涡流量计的接线

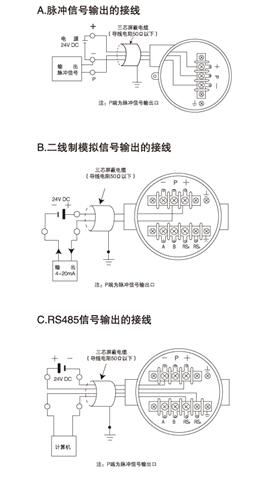

组合型的接线

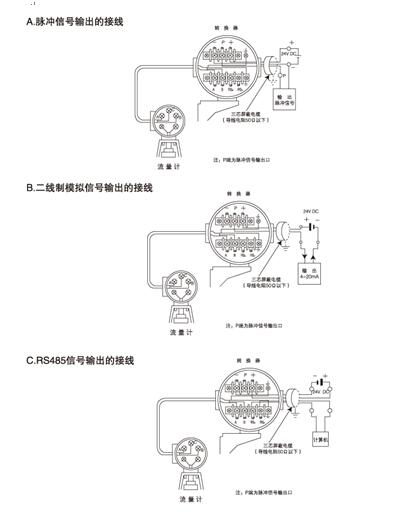

分离型的接线

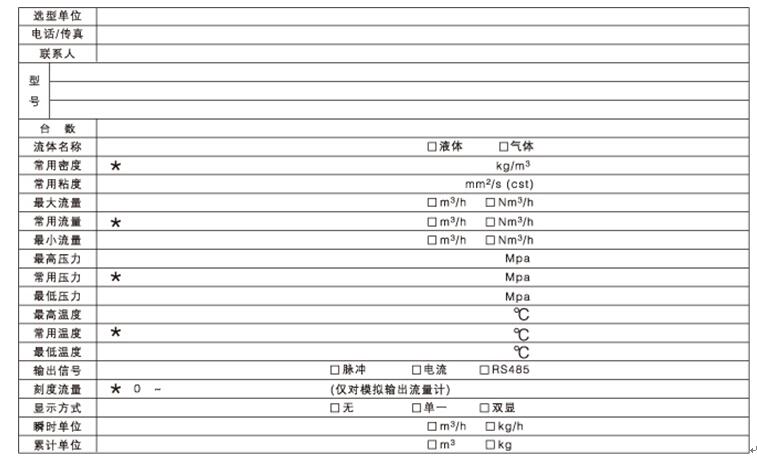

选型参数表
备注：
1.凡是*处的须***填写。
2.凡是口处请选择打勾确认
3.对于测量气体，流量单位须***确认清楚，工作状态下的流量单位为m^3/h；标准状态下的流量单位为Nm^3/h。
4.刻度流量***与模拟输出4～20mA相对应，如：刻度流量0～100m^3/h对应的电流输出就是4～20mA。
5.同一台仪表，其流量单位应统一。
6.显示单位
单一（TBT）：***显示累积量：1m^3、0.1m^3、0.01m^3、0.001m^3等
双显（TBS）：同时显示瞬时量和累积量
瞬时量：1m^3/h、0.1m^3/h、0.01m^3/h、1L/h、0.1L/h、0.01L/h
累积量：0.1m^3、0.01m^3、0.001m^3、0.1L、0.01L、0.001L
显示单位与口径相关，口径大单位大，口径小单位小，详见相关说明书。

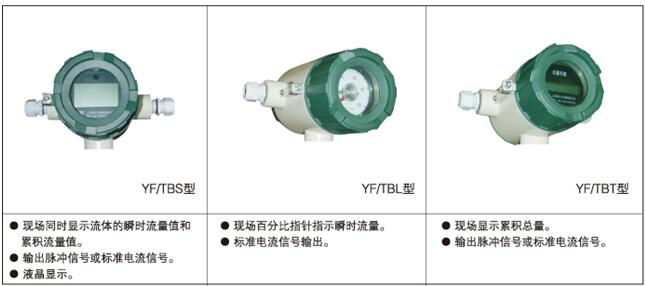

显示器
YF/型显示器与旋涡流量计配套使用对流量计的信号进行检测、转换、积算、显示，并具有失电保护功能。
显示器性能稳定可靠、精度高、使用、操作及维修简单、方便，用途广泛。
显示器功能
主要技术指标
