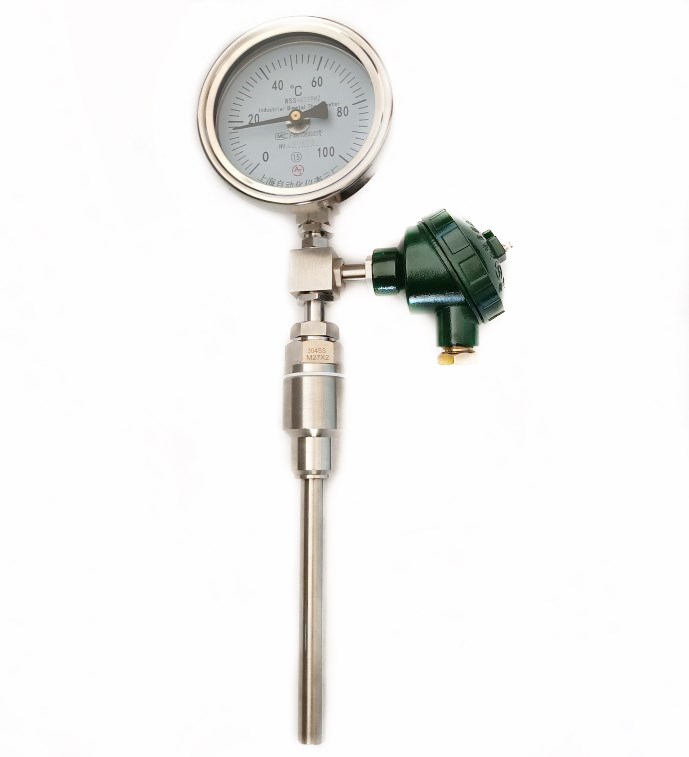

WSS-471PH2一体化双金属温度计

产品简介本厂生产的双金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料,表壳采用铝板拉伸成型经切削加工表面黑色电泳处理,表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构,故仪表整体防水防
添加时间: 2020-09-09 15:11:07
  • 电 话:021-5662 9198
  • 邮 箱:shziyigf@163.com
介绍


产品简介

本厂生产的双金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料,表壳采用铝板拉伸成型经切削加工表面黑色电泳处理,表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构,故仪表整体防水防腐性能良好,径向型仪表采用弯管型结构,外型新颖、轻巧、美观与众不同。

WSS系列双金属温度计是用于测量中、低温的现场检测仪表,可以用来直接测量气体和液体的温度。与玻璃水银温度计相比具有无***害、易读数、牢固耐用等优点。

WSSX系列电接点双金属温度计带有电接触装置一即机械电接点。当被测介质温度变化时,自由端上的细轴及转向传动机构带动指针及动触点转动,在标度盘上指示出温度的变化值,当其与定触点(上、下限定触点)接触或断开时的瞬时,使电路系统中的继电器及接触器动作,以达到自动控制和报警目的,应符合JB/T8803 1998标准。



工作原理

双金属温度计是利用绕制成螺旋管状的双金属片一端被固定,另一自由端与指针连接,随着温度的变化而转动,并带动指针旋转指示温度的单针式指示温度计。



主要技术指标

测温范围:-60-500℃

准确度等级:1.5级,基本误差:限为量程的1.5%

温度计指示部分:(按温度计标度盘的外径表示)分¢60、¢100、¢150mm.

尾管长度:100-2000mm。

尾管直径:分别为¢6、¢10(尾管长度100-1250mm时)、¢12(尾管长度在1250-2000mm时)

安装部分螺纹:M16X1.5;M27X2;G1/2;G3/4。尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢,耐压6.4MPa。

防水性能:温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水(喷嘴出口前水压不小于2公斤力/厘米²)历时5分钟,不得有水渗入温度计外壳内部。符合IP65标准。



WSSX系列电接点双金属温度计

精度等级为1.5极,接点动作误差差限为示值基本误差限的1.5倍

接点额定功率:10VA

接点*工作电压:380V或220V

接点*工作电流:1A(无感负载)

工作电压宜在大于15V小于48V的情况下使用。


型号表示

WSS-581万向双金属温度计



工作条件

温度计型式

工作场所

温度℃

相对湿度%

普通

电接点型

掩蔽场所

-25~+55

5~100%

户外场所

-40~+85

5~100%


-40~+55

〈85

为保证温度计的正确发汛、读数、应避免在震动或脉动的场合下使用


颈长A尺寸也可按用户实际需要定制

◆订货时型号按如下要求填写

例:WSS-481D      L×A=300×216

是指标度盘尺寸为¢100,外螺纹固定万向型插入深度300mm颈长216mm。



型号规格及量程范围

型号

外壳公称直径D

测量范围℃

分格值℃

插入长度L

保护管直径d

安装螺纹T

角型

外螺纹节头

WSS301

WSS401

WSS501

67

-10~+40

-80~+40

0~50

0~100

0~150

0~200

0~300

0~400

0~500

1

2

1

2

2

5

5

10

10

75

100

150

200

250

300

400

500

750

1000

6

M16×1.5G1/2”

107

157

10

M27×2G3/4”

内螺纹节头

WSS302

WSS402

WSS502

67

6

M16×1.5G1/2”

107

157

10

M27×2G3/4”

直型

内螺纹节头

WSS311

WSS411

WSS511

67

6

M16×1.5G1/2”

107

157

10

M27×2G3/4”

内螺纹节头

WSS312

WSS412

WSS512

67

6

M16×1.5G1/2”

107

157

10

M27×2G3/4”

万向型

外螺纹节头

WSS481

WSS581

107

157

内螺纹节头

WSS482

WSS582

107

157

热套式角型

外螺纹节头

WSS451

WSS551

107

157

内螺纹节头

WSS452

WSS552

107

157

热套式直型

外螺纹节头

WSS461

WSS561

107

157

内螺纹节头

WSS462

WSS562

107

157

热套式万向型

外螺纹节头

WSS471

WSS571

107

157

内螺纹节头

WSS472

WSS572

107

157

电接点角型

外螺纹节头

WSSX401

107

1250

1500

1750

2000

12

内螺纹节头

WSSX402

电接点直型

外螺纹节头

WSSX411

内螺纹节头

WSSX412

电接点万向型

外螺纹节头

WSSX481

内螺纹节头

WSSX482

电接点

热套式角型

外螺纹节头

WSSX451

内螺纹节头

WSSX452

电接点

热套式直型

外螺纹节头

WSSX461

内螺纹节头

WSSX462

电接点

热套式万向型

外螺纹节头

WSSX471

内螺纹节头

WSSX472



使用与维修

1、为保证温度计的正确性,尾管浸入被测介质的深度视尾管长度不同应在75以上。

2、读数时视线应与标度盘垂直。

3、温度计在正常使用后(一般不超过一年)应按工业双金属温度计有关检定规程进行定期检定。

4、热套式温度计使用过程中遇到损坏需要更换时,则只需逆时针松动螺母子,然后放旋出表芯,保护套留在设备中,将新的表芯装入,勿使双金属螺管与保护套底部接触,旋紧螺母即可。

5、温度计在运输、保管、安装、使用过程中应避免碰撞尾管,切勿使其弯曲变形。
